Ontruimingsplattegronden

KDSS biedt uitgebreide oplossingen op het gebied van ontruimingsplattegronden.

VASTE PRIJS

Bij ons worden de ontruimingsplattegronden voor een vaste prijs vervaardigd. Ook als u meer plattegronden nodig heeft veranderd de prijs niet. U weet van te voren wat de kosten zijn voor het vervaardigen ervan tegen een scherpe prijs.

KWALITATIEF DESIGN

Het design van de plattegronden is van een hoog kwaliteit en heeft een professionele uitstraling.

Daarnaast voldoen de ontruimingsplattegronden aan de huidige normen.

EIGEN HUISSTIJL

Wij staan open om binnen de geldende normen van de NEN uw eigen logo dan wel uw huisstijl door te voeren binnen de plattegronden.

Wat kunt u verwachten

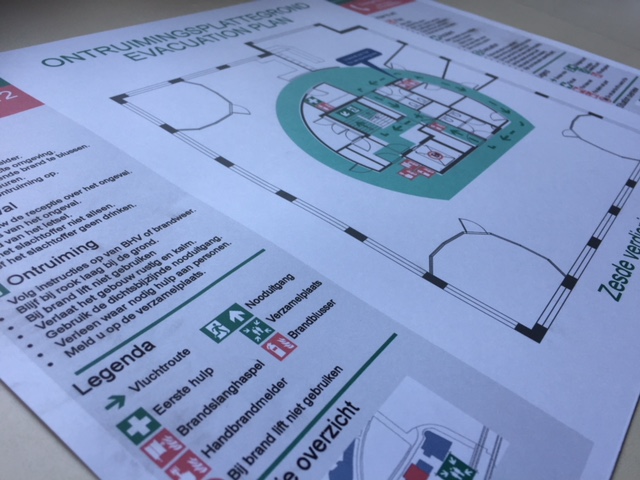

Ontruimingsplattegronden worden ontworpen door onze professionele tekenaars met brandpreventie als achtergrond. Deze hebben jarenlange ervaring in het vervaardigen van ontruimingsplattegronen.

Vervaardigen van concept plattegronden
Doornemen plattegronden met de klant
Opstellen van een definitieve plattegronden
Plattegronden conform de NEN 1414 norm
Digitale levering
Betrouwbaar, snel en flexibel
Lage kosten dankzij efficiënt werken

Onze diensten

Onze werkwijze

Nadat u een aanvraag heeft gedaan voor ontruimingsplattegronden verzoeken wij u om digitaal diverse documenten te leveren zoals bouwkundige tekeningen het liefst in DWG formaat (CAD-programma’s) en anders van goede kwaliteit pdf bestanden. Met daarop de volgende gegevens indien bekend de brandbestrijdingsmiddelen en reddingsmiddelen.

Heeft u de informatie over de brandbestrijdingsmiddelen en/of reddingsmiddelen niet geen probleem wij sturen u een handleiding hoe u deze van uw gebouw zelf kunt noteren in een bouwkundige tekening.

Eenmaal de verkregen informatie beoordelen wij hoeveel werk er nodig is om de plattegronden te vervaardigen en brengen wij een scherpe offerte uit.

Aangezien het maatwerk is kan er niet op voorhand een prijsindicatie gegeven worden.

FAQ’s

Zijn ontruimingsplattegronden verplicht?

In de Arbowet en Besluit bouwwerken leefomgeving (BBL) staat beschreven dat elk gebouw voorzieningen hoort te hebben zodat de aanwezigen ten tijde van calamiteiten en nood het gebouw veilig kunnen verlaten. Het BBL verplicht ook een ontruimingsplattegrond bij gebouwen waar een brandmeldinstallatie aanwezig is. Of een brandmeldinstallatie verplicht is hangt af van de gebruiksfunctie van het gebouw, vloeroppervlak, aantal verdiepingen en hoogte. De Arbowet geeft een zorgplicht aan eigenaren van het pand om alles voor medewerkers en bezoekers te regelen. Hieronder vallen ook het plaatsen van ontruimingsplattegronden.

Wat zijn de eisen?

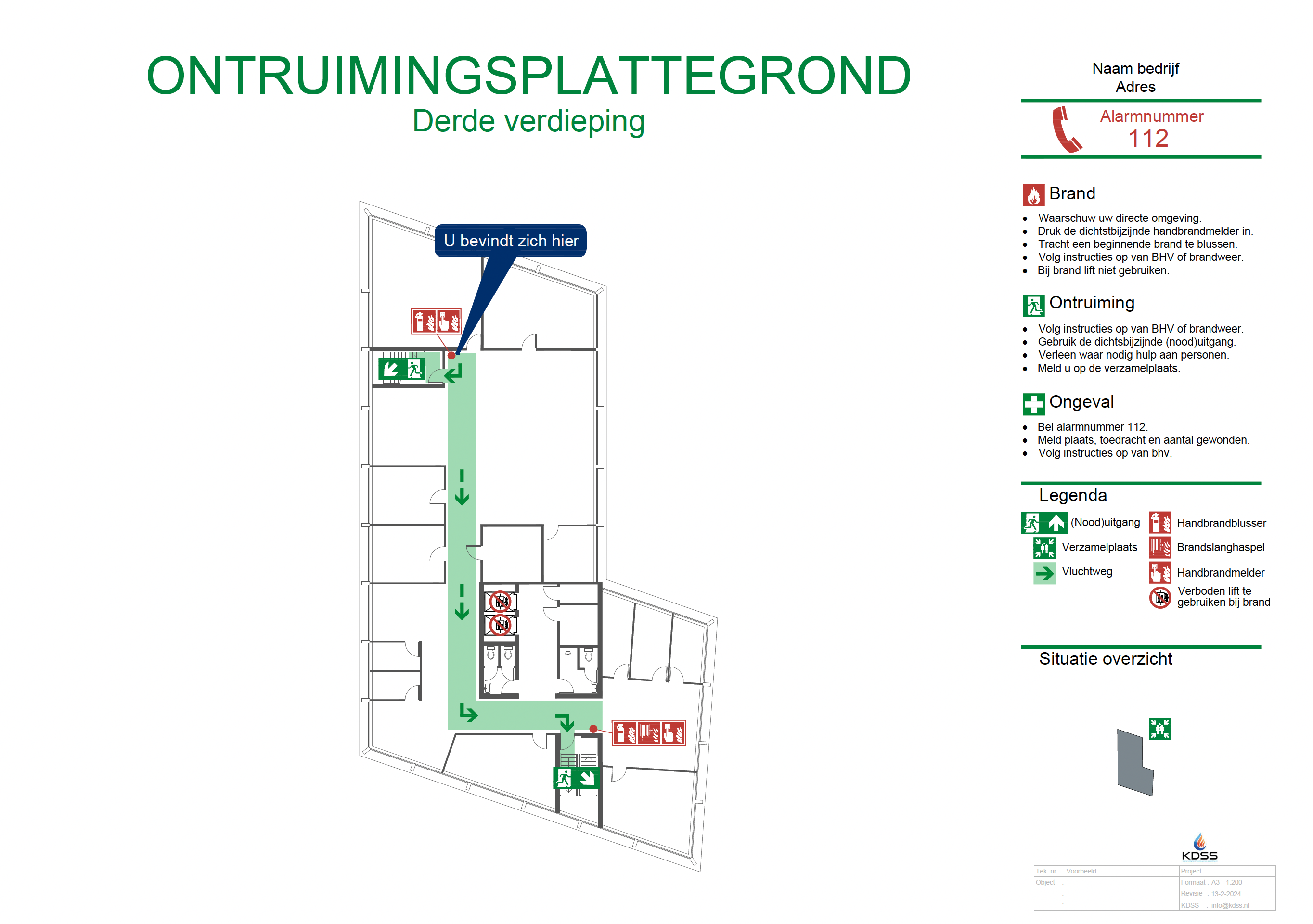

De eisen waaraan een ontruimingsplattegrond moet voldoen worden omschreven in de NEN 1414 en NEN 8112. Met deze wettelijke eisen is het mogelijk om in één oogopslag te zien waar u zicht bevindt en hoe de vluchtwegen lopen om zo de bij de nooduitgangen te komen. Er mag niet worden afgeweken van de regelgeving van een ontruimingsplattegrond maar soms is het mogelijk om een aanvulling te geven die past bij uw huisstijl.

Een ontruimingsplattegrond moet in kleur afgedrukt te worden. Er mogen alleen bepaalde kleurcodes gebruikt worden wat wettelijk verplicht is. Andere kleuren zijn verboden omdat dit de leesbaarheid vermindert.
De symbolen die gebruikt worden horen gelijk te zijn als omschreven in NEN 1414 & ISO 7010.
De huidige locatie waar de aanwezige zich bevindt moet worden aangegeven.
De plattegrond moet goed leesbaar zijn en met de juiste richtingen weergegeven worden.
Vluchtroutes moeten duidelijk aangegeven zijn. Zowel horizontaal en verticaal mocht dit relevant zijn.
De locatie van brandblusmiddelen, veiligheidsmiddelen, nooduitgangen maar ook obstakels moeten aanwezig zijn.
Instructies over BHV, of wat te doen bij brand, ongevallen of ontruiming moeten weergegeven worden.
De ontruimingsplattegronden moeten ten alle tijden up-to-date zijn en op goed zichtbare plaatsen worden opgehangen.

Normen ontruimingsplattegronden?

Een aantal NEN normen hebben te maken met het ontruimingsplan waar het ontruimingsplattegrond ook onderdeel van is. Een ontruimingsplan is altijd maatwerk en hoort aan verschillende normen, wetten, eisen en verplichtingen te voldoen. Zo kunt u in de norm NEN 8112 stappen vinden om onder andere een ontruimingsplan op te zetten. Andere NEN normen waaraan moet voldoen worden zijn:

NEN 1414, beschrijving over de weergave van vluchtwegen en veiligheidsvoorzieningen.
NEN-EN-ISO 7010, beschrijving van symbolen en pictogrammen als veiligheidstekens.
NEN 8112, Opzetten van bedrijfsnoodorganisatie waar een ontruimingsplan en plattegrond onderdeel van is.

Hoeveel ontruimingsplattegronden zijn er nodig?

De ontruimingsplattegronden moeten op plaatsen gehangen worden waar werknemers en bezoekers gelegenheid hebben om zich te oriënteren. De vloeroppervlakte en verdiepingen zijn factoren die bepalen hoeveel plattegronden hiervoor nodig zijn. Dit is voor ieder gebouw verschillend maar het is belangrijk dat iedereen zich genoeg kan oriënteren. In de praktijk gaat men vaak vanuit dat er evenveel plattegronden als brandslanghaspels aanwezig zijn.
Wij adviseren altijd om een vluchtwegplattegrond op te hangen bij elke ingang, nooduitgang en brandmeldinstallatie. En op plaatsen waar veel mensen komen zoals koffieapparaat, toiletten of andere gemeenschappelijke ruimtes.
